流水线可视化

1556 字约 5 分钟

概述

基于 Pipeline as Code 的理念，流水线配置文件需要手动编写。当配置内容较为复杂，尤其是使用 include 引入模板时，开发者常常会面临以下疑问：语法是否正确？最终的流水线内容是否符合预期？流水线是否会按预期触发？

本文将以代码 Push 事件为例，从编写 -> 预览 -> Flow -> 事件追踪 四个步骤，帮助您实现流水线配置的"所见即所得"，确保流水线的高效管理和可靠运行。

编写

开始编写前，建议先配置代码编辑器的语法检查和自动补全功能，帮助快速发现语法错误并提供代码片段建议。

配置示例

以下是一个引用流水线模板文件的示例：

template.yml
main:
  push:
    - stages:
        - name: pipeline 1 stage 1
          script: echo "pipeline 1 stage 1"
        - name: pipeline 1 stage 2
          script: echo "pipeline 1 stage 2"

.cnb.yml
include:
  # 此处引用当前仓库当前分支的文件，也可以引用其他仓库的文件
  - template.yml
main:
  push:
    - stages:
        - name: pipeline 2 stage 1
          script: echo "pipeline 2 stage 1"
        - name: pipeline 2 stage 2
          script: echo "pipeline 2 stage 2"

使用建议

使用 include 复用流水线模板，减少重复配置，提高维护效率
支持引用其他仓库模板文件的网页地址
详细的 include 语法请参考 include 配置

预览

编写完成后，将配置文件提交并推送到远端仓库，然后在仓库首页查看 .cnb.yml 文件并切换到 预览 选项卡。

预览效果

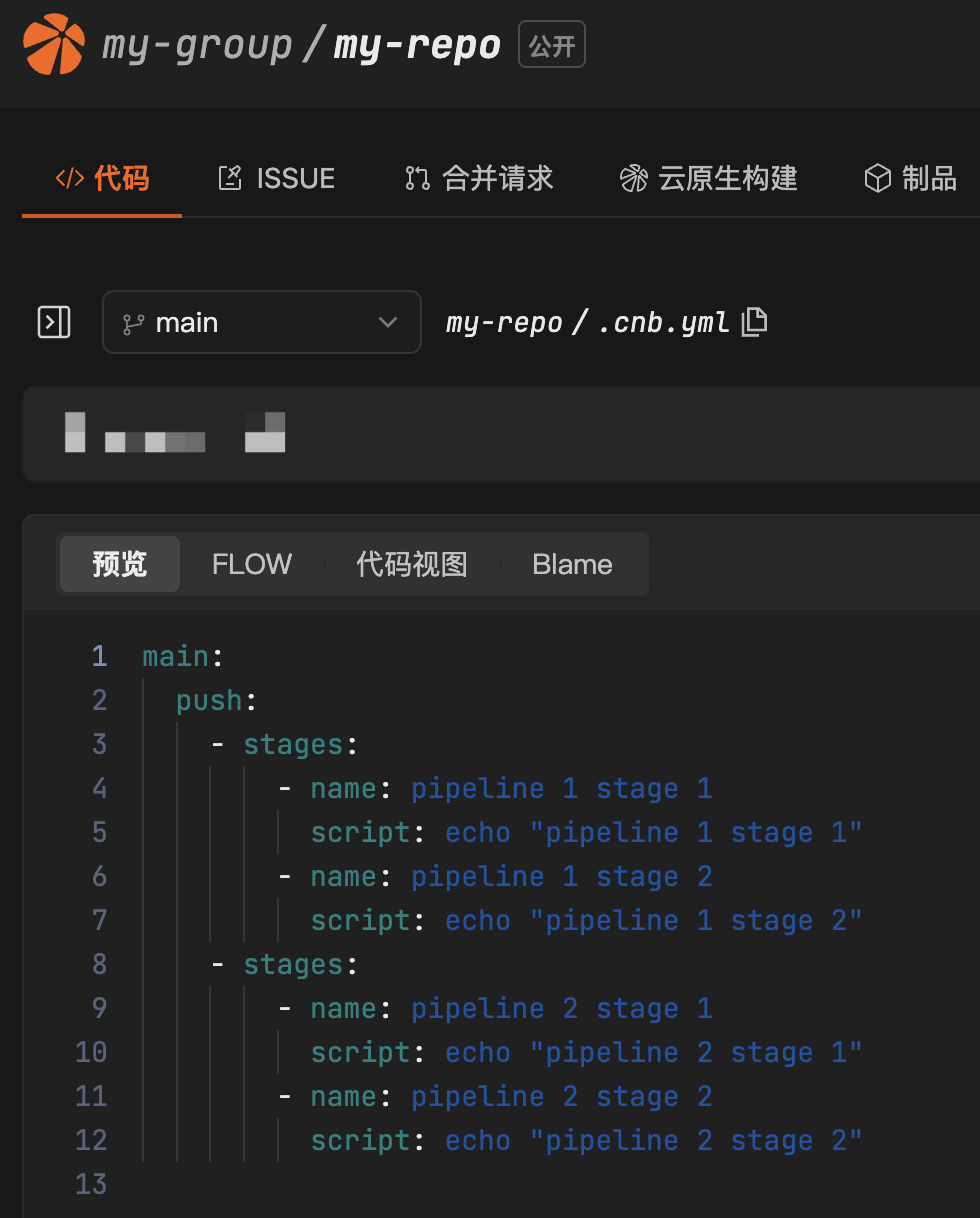

此时，您可以看到 template.yml 的内容已成功合并到 .cnb.yml 中：

功能特性

配置验证：确认最终配置是否符合预期
合并展示：展示 include 引入模板与主配置的合并结果
问题排查：避免模板引用错误或配置冲突导致运行失败
语法检查：自动检测语法错误，运行前发现问题

Flow

在 .cnb.yml 文件页面点击 Flow 选项卡，直观查看当前分支下 push 事件触发的流水线配置。

可视化视图

视图说明

Flow 视图以流程图形式展示流水线结构，包括：

分支标识：显示触发流水线的目标分支
触发事件：显示当前查看的事件类型（如 push）
流水线分组：事件下每条线代表一条独立的流水线
阶段展示：流水线内的各个阶段按执行顺序排列

功能价值

可视化展示：直观展示流水线结构和执行顺序
触发验证：验证流水线是否按预期触发
配置检查：排查配置问题，如遗漏步骤
依赖关系：清晰展示任务间的并行或串行关系

事件追踪

在 Git 事件触发后，通过 云原生构建列表 > 历史事件 查看流水线触发情况。

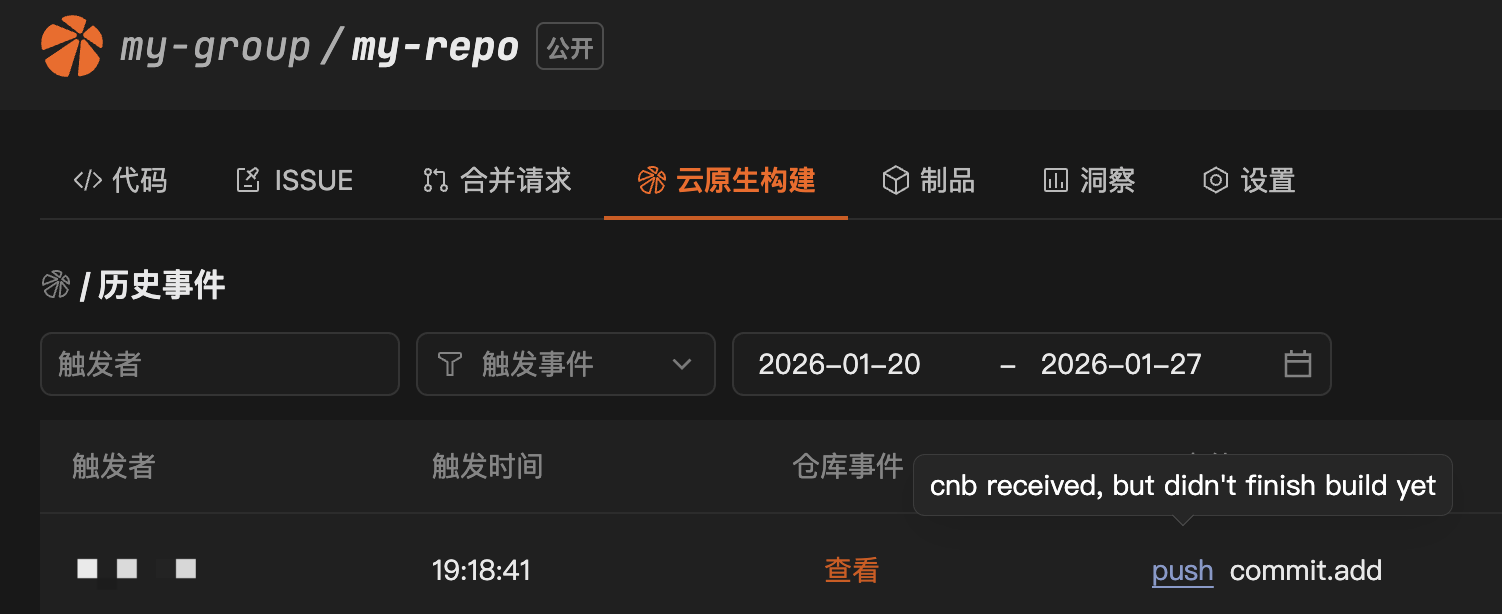

事件列表

列表中展示本次触发的两个 CI 事件：push 和 commit.add。

CI 事件信息说明：

事件类型：显示 push、commit.add、pull_request 等 CI 事件类型
触发状态：已触发的事件显示为可点击状态
未触发说明：未触发的事件不可点击，鼠标悬停可查看原因

push 事件

点击 push 事件可跳转至构建详情页，查看流水线执行状态和日志。

详情页功能：

状态展示：提供流水线的实时执行状态，包括成功、失败或进行中
日志查看：查看详细的日志信息，帮助定位问题或验证执行结果
步骤追踪：查看每个阶段的执行情况和耗时
环境信息：显示构建环境、镜像、资源使用等信息
重试功能：支持全量或选择性重新执行流水线、任务

commit.add 事件

未触发的事件不可点击，鼠标悬停可查看未触发原因。

未触发原因：

分支下无 .cnb.yml，或 .cnb.yml 语法错误
事件触发的条件未满足，如事件不匹配

最佳实践

为了确保流水线的高效管理，建议遵循以下最佳实践：

1. 模块化配置

将通用的流水线步骤抽象为模板，通过 include 复用，减少重复配置，提高可维护性。

2. 定期检查

修改配置后使用预览和 Flow 验证正确性：

预览：确认 include 合并结果
Flow：验证流水线结构和任务流程

3. 事件监控

通过事件追踪功能实时监控流水线触发和执行：

查看 历史事件 确认触发情况
鼠标悬停未触发事件查看原因
通过构建详情页跟踪执行进度

4. 日志分析

构建失败时根据日志分析原因：

查看失败阶段的详细日志
检查环境变量、依赖和脚本执行
根据错误信息调整配置并重新提交

5. 增量验证

复杂配置变更采用增量验证：

在测试分支验证配置
使用预览和 Flow 确认效果
测试通过后再合并到主分支

注意事项

权限检查：预览功能仅检查 include 文件的访问权限，不验证 allow_* 属性。事件触发后，系统会检查 allow_* 属性确认访问权限。
事件范围：历史事件 仅展示 push、tag_push、pull_request 等代码相关仓库事件，不展示 tag_deploy、web_deploy、API事件、定时任务 等非代码相关事件。
重新构建：重新构建触发的流水线不会展示在 历史事件 中。

通过以上步骤和最佳实践，您可以轻松实现流水线配置的编写、预览、流程查看和事件追踪，确保流水线按预期运行，提升开发效率和系统可靠性。

如需了解更多流水线配置的语法细节，请参考语法手册和配置文件。
